自作液晶ビューファインダー

そうだ・・・、
液晶ビューファインダーを作ろう・・・。

ちょっとこいつを見てくれ。

自作液晶ビューファインダー

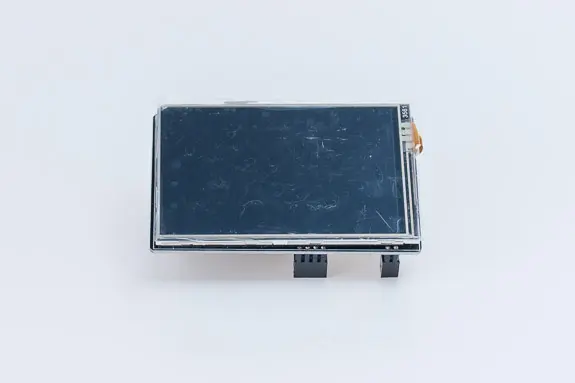

Raspberry Pi用の液晶に・・・

自作液晶ビューファインダー

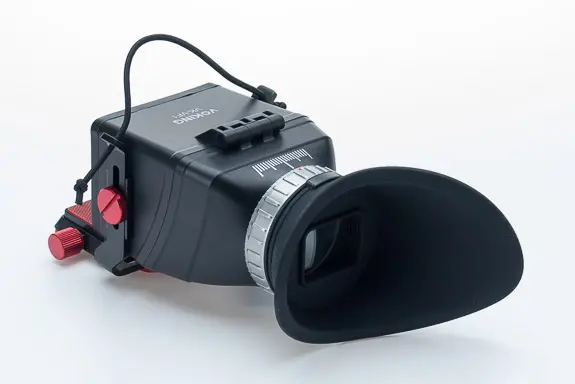

これを付ければ、液晶ビューファインダーができるんじゃね?

と、ふと思いついたので作ってみた。

自作液晶ビューファインダー

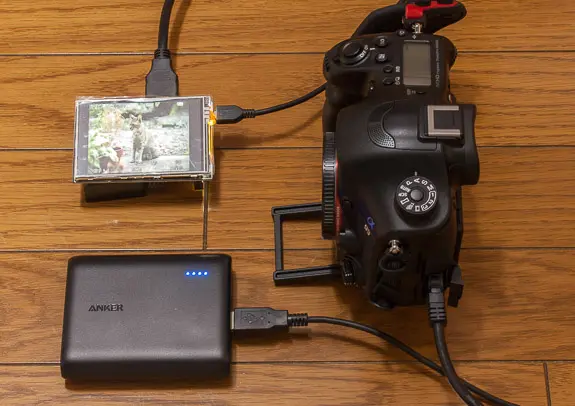

とりあえずの動作確認。ちゃんと映るよ。

自作液晶ビューファインダー

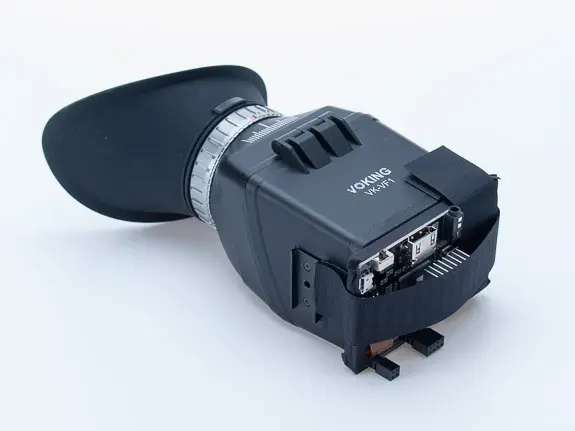

そして組み立て。
メンテナンス性を考えて面ファスナーで固定してみたけど結構いける。液晶の背面の一部がやや熱くなるので、ヒートシンクを挟んで隙間ができるようにした。

自作液晶ビューファインダー

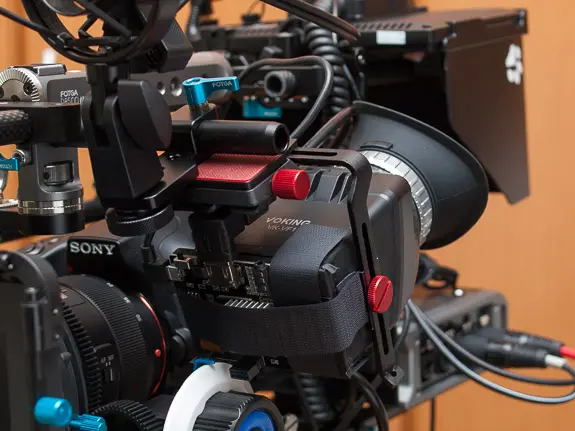

組み立てた物をリグにマウント。
簡単にマウントできそうなものを選んだおかげで、すんなりマウントできた。

面ファスナーや基板がむき出しだとみすぼらしいかと思ったけど、意外にも見た目は悪くない。

自作液晶ビューファインダー

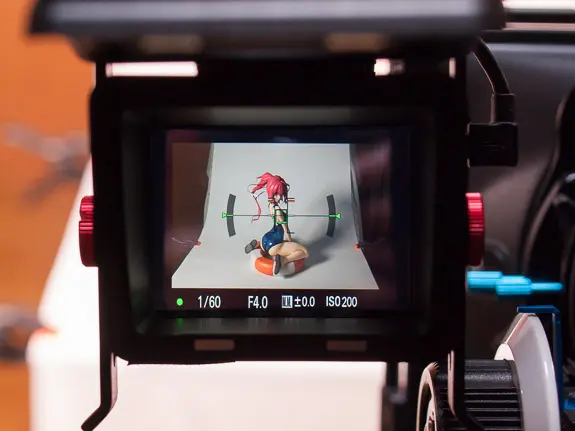

映像が枠内にちゃんと収まった。ただ、なぜか映像が縦長風味。カメラにも液晶パネルにも特に設定できる所が無いのでどうしようもない感じ。

自作液晶ビューファインダー

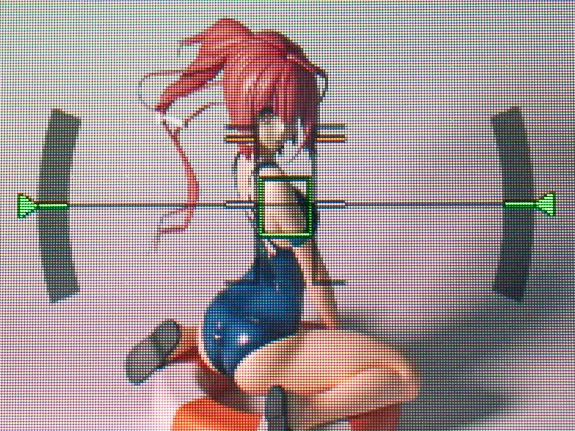

液晶パネルの解像度が480×320ピクセルと低いうえに、映像がさらに小さく表示されるので、すっごく荒いです・・・。
とは言え、まぁ動画なら使えるんじゃないかな。

自作液晶ビューファインダー

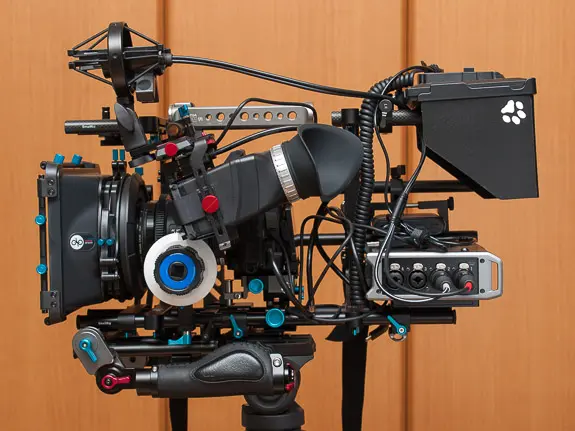

ビューファインダーを取り付けるついでに、重心を低くしたかったのでフィールドレコーダーの位置を変更。

今回の追加で、外部モニターが二つになって切り替えをどうするかとか、モバイルバッテリーのポートが足りないとかいろいろと問題が発生。うーん、どうすっかなぁ・・・。

2018.10.14
